termostat cirkulačného vykurovania

termostat cirkulačného vykurovania s funkciou chladenia

Termostat cirkulačného vykurovania má funkciu rýchleho chladenia a vysokoúčinného vykurovania a transportuje médium na reguláciu teploty, ako je tepelne vodivý olej alebo chladiaca kvapalina, do externého zariadenia prostredníctvom metódy uzavretého okruhu, aby sa dosiahla presná regulácia teploty.

Popis

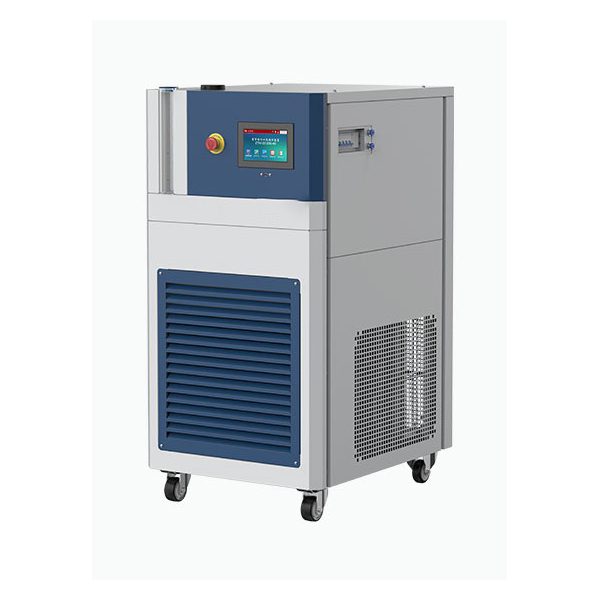

Termostat cirkulačného vykurovania

Termostat cirkulačného vykurovania integruje chladenie, vykurovanie, skupinu cirkulačných čerpadiel a inteligentný riadiaci modul s možnosťou výberu medzi vzduchovým alebo vodným chladením. Je ideálny pre vysoko presné riadenie teploty v aplikáciách, ako je regulácia teploty reakčnej nádoby, testovanie nových materiálov, tepelné spracovanie čipov a regulácia teploty priemyselných procesov. Stabilná prevádzka od -40 °C do +200 °C, regulácia teploty pomocou PID programu, export údajov a funkcie diaľkovej komunikácie spĺňajú požiadavky automatizovanej výroby a vedeckého výskumu.

Kľúčové vlastnosti

  1. Schopnosť prevádzky v širokom teplotnom rozsahu:Pokrýva rozsah od -40 °C do +200 °C, vhodný pre nízkoteplotné gélové reakcie a vysokoteplotné krakovanie.
  2. Vysoko integrovaná modulárna štruktúra:Integruje chladenie, kúrenie, cirkuláciu a riadiace systémy do jednej kompaktnej a efektívnej jednotky.
  3. Flexibilný režim chladenia:Podporuje vzduchom chladené a vodou chladené kondenzátory; používatelia si vyberajú na základe podmienok na mieste.
  4. Ovládanie pomocou dotykovej obrazovky s vysokým rozlíšením:7-palcová dotyková obrazovka s pravými farbami, intuitívne ovládanie, zobrazenie dátových kriviek a funkcia zaznamenávania prevádzky.
  5. Schopnosť programového riadenia teploty:Podporuje 120 skupín programov regulácie teploty, z ktorých každá má 100 teplotných segmentov, čo umožňuje lineárny a gradientný nárast a pokles teploty.
  6. Automatické ochranné mechanizmy:Ochrana proti prehriatiu, nadprúdu, preťaženiu, oneskorenému štartu, vysokému napätiu a ďalšie funkcie pre bezpečnú prevádzku.
  7. Diaľková komunikácia a integrácia:Rozhranie RS485 kompatibilné s MODBUS RTU, pripojiteľné k nadradeným systémom (DCS, SCADA) pre centralizované ovládanie.
  8. Konštrukcia expanznej nádoby:Vstavaná expanzná nádrž a monitorovanie hladiny kvapaliny automaticky reagujú na zmeny objemu tepelného média, čím zabezpečujú stabilnú cirkuláciu.
  9. Široká adaptácia na médiá na prenos tepla:Podporuje vodu, etanol, silikónový olej a iné kvapaliny pre rôzne aplikačné požiadavky.

Princíp systému

  1. Princíp chladenia:Vstavaný hermetický kompresor s valcovým rotorom rýchlo chladí teleso prenášajúce teplo prostredníctvom kondenzátora, kapilárneho škrtiaceho ventilu a doskového výparníka. Doskový výmenník tepla je kompaktný a efektívny. Vzduchom chladený typ používa rebrovaný kondenzátor; vodou chladený typ používa koaxiálny výmenník tepla.
  2. Princíp vykurovania:Špeciálny elektrický ohrievač s prírubou pre termálny olej poskytuje vysokú hustotu výkonu a rýchlu odozvu, čím zabezpečuje rovnomerné rozloženie teploty.
  3. Cirkulačný a expanzný mechanizmus:Tienené čerpadlo vhodné pre vysoké/nízke teploty zabezpečuje kontinuálny prietok média. Potrubie z nehrdzavejúcej ocele 304 s izoláciou zabraňuje tepelným stratám/korózii. Expanzná nádoba absorbuje kolísanie objemu; monitor hladiny kvapaliny zabezpečuje stabilnú prevádzku.
  4. Riadiaca logika:PID algoritmus upravuje výstup teploty v reálnom čase, podporuje nastavenie teplotnej krivky, pevnú hodnotu a programové riadenie. Softvér podporuje zaznamenávanie údajov, zobrazenie krivky, export cez USB a diaľkovú komunikáciu.

Oblasti použitia

  1. Regulácia teploty chemických a farmaceutických reakcií:Vysoko presná syntéza, kultivácia kryštálov, regulácia medziproduktov liekov.
  2. Vývoj nových energetických materiálov:Batérie, supravodivé materiály, testovanie tepelného cyklu uhlíkových nanorúrok.
  3. Testovanie polovodičov a elektronických komponentov:Rýchle testovanie tepelného namáhania čipov a dosiek s obvodmi.
  4. Podpora tepelnej regulácie vákuového systému:Pracuje s vákuovým sušením, spätným získavaním kondenzátu a súvisiacim vybavením.
  5. Simulačné testovanie v leteckom priemysle:Testovanie výkonu komponentov v prostredí s meniacou sa teplotou.
  6. Univerzitné a vedecké výskumné experimenty:Poskytuje vysoko presnú reguláciu teploty pre výskumné platformy a spoľahlivé experimenty.
Technické parametre
termostat cirkulačného kúrenia s funkciou chladenia
Model HC10-4(W) HC10-10(W) HC10-12(W)
Rozsah teplôt -40 °C až +200 °C
Teplotná stabilita ±0,5 °C
Celkový výkon 5,7 kW 11,1 kW 18,6 kW
Chladiaci výkon pri 200 °C 3 kW 6 kW 12 kW
Chladiaci výkon pri 100 °C 3 kW 6 kW 8,6 kW
Chladiaci výkon pri 25 °C 2,4 kW 4,5 kW 5,8 kW
Chladiaci výkon pri -10 °C 1,4 kW 4,2 kW 4,5 kW
Chladiaci výkon pri -20 °C 1,2 kW 3,2 kW 3,5 kW
Chladiaci výkon pri -30 °C 0,85 kW 2 kW 2 kW
Chladiaci výkon pri -40 °C 0,25 kW 1,1 kW 1,1 kW
Menovitý výkon ohrievača 3 kW 6 kW 12 kW
Spôsob chladenia chladenie vzduchom alebo vodou
Chladivá R404A
Cirkulačné čerpadlo Prietok 30 l za minútu 45 l za minútu
Oběhové čerpadlo Tlak 1 bar 1,4 bar
Veľkosť rozhrania cirkulácie R3/4
Maximálna viskozita tepelného média 30 cp
Hlučnosť 65
komunikačné rozhranie USB, RS485
Trieda ochrany IP20
úroveň znečistenia 2
Teplota okolia 5 °C až 35 °C
Napájanie 380 V striedavý prúd, 50 Hz, 3 fázy
Prúd 10,5 A 20 33 A
Metódy elektrického pripojenia trojfázový štvorvodičový systém
Vonkajšie rozmery 640 š x 860 h x 1270 v mm 750 x 1100 x 1420 mm 750 W x 1100 D x 1420 H mm
Hmotnosť 205 kg 330 kg 360 kg
