dynamický systém regulácie teploty

dynamický systém regulácie teploty pre riadenie procesov

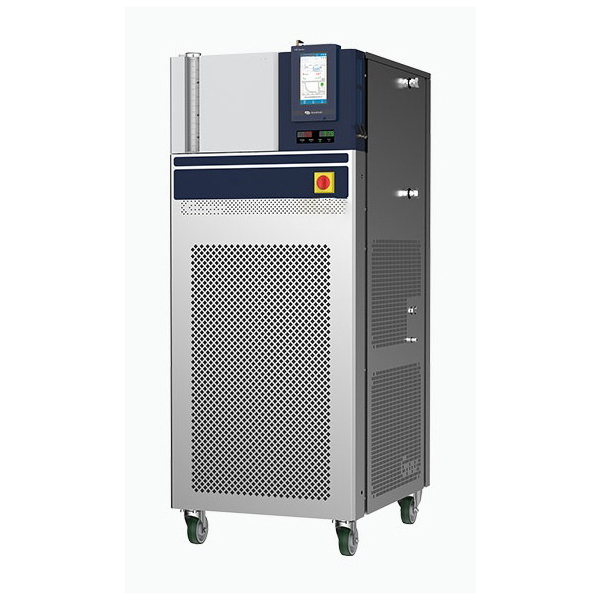

Dynamický systém regulácie teploty je vysoko presné zariadenie na reguláciu teploty kvapalín, ktoré integruje kompresorové chladenie a elektrické kúrenie a je schopné realizovať rýchlu, stabilnú a programovateľnú prevádzku zvýšenia a zníženia teploty v širokom teplotnom rozsahu.

Popis

Dynamický systém regulácie teploty

Dynamický systém regulácie teploty je navrhnutý na pripojenie záťaží, ako sú reaktory, mikroreaktory, testovacie jednotky a ďalšie. Je nevyhnutný pre vývoj špičkových procesov, farmaceutickú výrobu, výskum nových materiálov a ďalšie pokročilé aplikácie. Vďaka úplnému chladeniu teplotnej zóny, inteligentnej regulácii, sledovaniu procesu v reálnom čase, programovanej regulácii krivky a elektronickému spravovaniu údajov poskytuje tento systém komplexné riešenia pre zložité požiadavky na reguláciu teploty.

Vlastnosti

  1. Ultraširoký rozsah regulácie teploty:Pokrýva rozsah od -80 °C do +200 °C, čím spĺňa požiadavky na hlboké chladenie aj na vysokoteplotné procesy.
  2. Vysoko presná regulácia:Kolísanie teploty menšie ako ± 0,2 °C, vhodné pre vysoké požiadavky na stabilitu.
  3. Chladenie v celom teplotnom rozsahu:Chladenie je možné spustiť pri akejkoľvek teplote bez obmedzenia studenej zóny.
  4. Prepínanie viacerých režimov chladenia:Vyberte si z režimov nepretržitého, automatického alebo zakázaného chladenia podľa potrieb procesu.
  5. Mechanizmus dvojitého ovládania:Podporuje „vnútorné riadenie teploty“ (teplota kvapaliny) aj „riadenie procesnej teploty“ (teplota reakčnej látky prostredníctvom externých senzorov).
  6. Funkcia rovnomernej teploty:Zabezpečuje lineárnu a kontrolovateľnú zmenu teploty, ideálnu pre citlivé procesy.
  7. Systém programovanej regulácie teploty:Vytvorte až 10 skupín teplotných programov, každá s 100 segmentmi, ktoré podporujú komplexné riadenie kriviek.
  8. Bezpečnosť a správa údajov:Zaznamenáva všetky operácie a poruchy; podporuje export/import cez USB, elektronické podpisy a trojstupňovú správu oprávnení pre prostredia GMP.
  9. Inteligentné rozhranie človek-stroj:7-palcový dotykový displej s vysokým rozlíšením zobrazuje nastavené hodnoty, skutočné hodnoty, alarmy a stav systému v reálnom čase.
  10. Viacbodová bezpečnostná ochrana:Vyhovuje normám GB 4793.6 a IEC 61010-2-010; disponuje mechanickou ochranou proti prehriatiu zariadenia a bezpečnosťou experimentov.

Princíp činnosti

  1. Cirkulácia nosiča tepla:Prenáša nosiče tepla (napr. olej na prenos tepla, zmes vody a etanolu) v uzavretom okruhu, aby došlo k výmene tepla s cieľovým zariadením (napr. plášť reaktora).
  2. Chladenie:Kompresor stláča chladivo na vysokoteplotný/vysokotlakový plyn, ktorý kondenzuje, je škrtaný a odparuje sa, aby absorboval teplo z nosiča na chladenie.
  3. Kúrenie:Elektrický ohrievač rýchlo zahreje nosič tepla, ktorý cirkuluje do riadeného zariadenia.
  4. Regulácia:PID regulátor teploty dynamicky upravuje výkon kúrenia a chladenia na základe nastavení používateľa pre presné riadenie teploty.
  5. Režim vnútorného riadenia:Ako cieľ regulácie používa teplotu výstupnej kvapaliny.
  6. Režim riadenia procesu:Používa senzor Pt100 vnútri reaktora na reguláciu teploty na základe spätnej väzby teploty reakčnej zmesi.

Typické oblasti použitia

  1. Jemné chemikálie a organická syntéza:Pre rýchle a presné zmeny teploty a riadenie reakcie (napr. Grignardova reakcia, nitrifikácia, nízkoteplotné kopulovanie).
  2. Riadenie farmaceutických procesov:Výroba v súlade s GMP a FDA, vrátane syntézy API, kryštalizácie a titrácie s kontrolovanou teplotou.
  3. Vývoj nových energetických materiálov:Používa sa pri testovaní výkonu elektrolytu, analýze tepelnej odozvy jadra a výskume supravodivých materiálov.
  4. Reakčná kinetika a teplotná analýza:Podporuje štúdie tepelnej odozvy materiálov a procesov reakčného tepla.
  5. Výskum chemickej amplifikácie:Na simuláciu a overovanie tepelného riadenia procesov v pilotných a kontinuálnych reakčných systémoch.
Technické parametre
dynamický systém regulácie teploty pre riadenie procesu
Model DTC10-6W DTC10-6 DTC20-6W DTC20-6
Teplotný rozsah -80 °C až +200 °C -50 °C až +200 °C
Teplotná stabilita ±0,5 °C
Displej 7-palcový dotykový displej
Rozlíšenie zobrazenia teploty 0,01 °C, 0,1 °C, 1 °C
Vnútorný teplotný senzor pt100
Snímač procesnej teploty pt100 4-vodičový, voliteľný
Komunikačné rozhranie USB, RS485, RS232, RJ45
Menovitý výkon ohrievača 6 kW 7,5 kW
Chladiaci výkon 3 kW pri 200 °C, 50 °C a 0 °C, 2,8 kW pri -20 °C, 2,6 kW pri -40 °C, 1,35 kW pri -60 °C, 0,21 kW pri -80 °C 5 kW pri 200 °C a 50 °C, 3,7 kW pri 0 °C, 3,1 kW pri -20 °C, 1,2 kW pri -40 °C, 0,3 kW pri -50 °C
Spôsob chladenia vodné chladenie chladenie vzduchom vodné chladenie chladenie vzduchom
chladivá R404A, R23 R404A
Typ cirkulačného čerpadla magnetický pohon
Objemové čerpadlo Priepustnosť 30 l za minútu 45 l za minútu
Oběhové čerpadlo Tlak 2 bar 1,4 bar
Veľkosť rozhrania cirkulácie G3/4
Maximálna viskozita tepelného média 30 cp
Veľkosť pripojovacieho potrubia chladiacej vody Rc1/2 Rc1/2
Prúdenie chladiacej vody 15 l za minútu 15 l za minútu
Objem náplne tepelného média 6 l
Objem expanznej nádrže nosného média 8
Trieda ochrany IP20
Úroveň kontaminácie 2
Teplota okolia 5 °C až 35 °C
Napájanie 380 V striedavý prúd, 50 Hz, 3 fázy
Vonkajšie rozmery 685 šírka x 860 hĺbka x 1626 výška mm
Hmotnosť 260 kg 280 kg 230 kg 250
