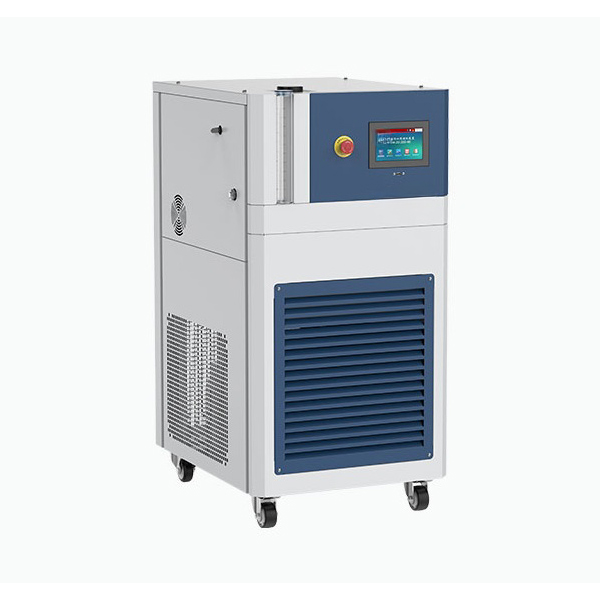

výbušný cirkulačný termostat

výbušný cirkulačný termostat s chladením

Termostat s ochranou proti výbuchu je vysoko presné zariadenie na reguláciu teploty vhodné pre horľavé a výbušné nebezpečné prostredia, s možnosťou automatického zvýšenia teploty a rýchleho chladenia s obojsmerným nastavením.

Popis

Termostat s cirkuláciou tepla odolný voči výbuchu

Termostat s cirkuláciou tepla odolný voči výbuchu je navrhnutý pre bezpečnú a stabilnú prevádzku v nebezpečných prostrediach. Vďaka úplne uzavretej cirkulačnej konštrukcii, komponentom odolným voči tlaku a korózii a elektrickému systému odolnému voči výbuchu zaručuje spoľahlivý výkon v prostredí s výbušnými plynmi a podporuje režimy kondenzácie s chladením vzduchom a vodou.

Vlastnosti

  1. Vytvorený pre nebezpečné prostredia:Všetky elektrické komponenty, spojovacie skrinky a operačné systémy spĺňajú špecifikácie odolnosti proti výbuchu, čím zabezpečujú bezpečnú prevádzku v prostrediach s výbušnými plynmi.
  2. Prevádzka v širokom teplotnom rozsahu:Spoľahlivo funguje v rozmedzí teplôt od -40 °C do +200 °C, čo je vhodné pre striedavé reakcie za tepla a za studena.
  3. Integrovaná konštrukcia modulu:Integruje chladenie, kúrenie, cirkuláciu a inteligentné ovládanie do jedného kompaktného systému pre vysoko synergické funkcie.
  4. Dva režimy kondenzácie:Vzduchom chladený pre nezávislý prevádzku, vodou chladený pre centralizované chladenie v továrni, obidva sú energeticky úsporné a efektívne.
  5. Presné inteligentné ovládanie:Podporuje reguláciu teploty s pevnou hodnotou a viacstupňovým programom, s integrovanou 7-palcovou dotykovou obrazovkou pre zobrazenie v reálnom čase a sledovanie krivky.
  6. Výkonné programové riadenie:Konfigurujte až 120 skupín teplotných programov, z ktorých každá má 100 segmentov. Podporuje lineárny nárast/pokles teploty, konverziu izolačného segmentu a komplexné riadenie procesu.
  7. Silná komunikácia a integrácia:Podpora protokolov RS485 a MODBUS RTU, umožňujúca prístup k systémom DCS a PLC pre diaľkové monitorovanie.
  8. Viacnásobná bezpečnostná ochrana:Preteplenie, nadprúd, oneskorený štart, alarm vysokého napätia, tepelná ochrana, vypnutie pri poruche a ďalšie funkcie pre komplexnú bezpečnosť.
  9. Stabilná cirkulácia kvapaliny:Monitorovanie hladiny kvapaliny a automatické nastavenie expanznej nádrže udržujú stabilitu kvapaliny na prenos tepla a zabraňujú únikom alebo spätnému toku.
  10. Vynikajúci výber materiálov:Kľúčové komponenty sú vyrobené z nehrdzavejúcej ocele 304 a polymérových materiálov odolných voči výbuchu, ktoré poskytujú odolnosť voči korózii, tlaku, nízkym a vysokým teplotám.

Princíp činnosti

  1. Chladiaci mechanizmus:Používa chladenie kompresorom s valcovým rotorom; chladivo prechádza kompresiou, kondenzáciou, škrtiacim ventilom a odparovaním, aby absorbovalo teplo a dosiahlo rýchle chladenie. Medzi možnosti kondenzátora patria vzduchom chladené rebrované a vodou chladené koaxiálne rúrkové výmenníky tepla.
  2. Ohrievací mechanizmus:Prírubový ohrievač termálneho oleja vložený do tepelného média pre rýchle a rovnomerné ohrev s rýchlou odozvou, schopný udržať teplotu až 200 °C.
  3. Princíp cirkulácie tekutiny:Odolné čerpadlo odolné voči vysokým/nízkym teplotám poháňa teplonosnú kvapalinu v uzavretom vysokorýchlostnom okruhu. Expanzná nádoba absorbuje/uvoľňuje objemové zmeny spôsobené tepelnou rozťažnosťou pre stabilnú prevádzku.
  4. Riadiaca logika:PID algoritmus automaticky upravuje výkon ohrevu/chladenia pre presné riadenie teploty. Podporuje riadenie s pevnou hodnotou/programom, rovnomerný nárast/pokles teploty, zachovanie tepla a zaznamenávanie údajov v reálnom čase. Dotykový displej zobrazuje nastavenú teplotu, skutočnú teplotu, prevádzkový čas a stav poruchy.

Typické scenáre použitia

  1. Petrochemický priemysel:Syntéza, čistenie, katalytické procesy vyžadujúce reguláciu reakčnej teploty pri manipulácii s nebezpečnými materiálmi.
  2. Farmaceutické a biologické reakcie:Syntéza surovín, fermentácia, kryštalizácia s požiadavkami na odolnosť proti výbuchu v dielňach GMP.
  3. Odvetvie nových energií:Test starnutia batérií, výskum supravodivých materiálov, chladenie palivových článkov s kontrolou teploty odolnou voči výbuchu.
  4. Priemysel farieb, farbív a atramentov:Regulácia teploty reaktora alebo zber kondenzátu v prostredí organických rozpúšťadiel.
  5. Vedecký výskum/univerzitné laboratóriá:Experimentálne reakčné systémy zahŕňajúce horľavé reagencie, zabezpečenie bezpečnosti personálu.
  6. Systémy výroby/skladovania vodíka:Regulácia teploty zariadení súvisiacich s vodíkom pre stabilnú prevádzku za podmienok vysokého tlaku.
Technické parametre
výbušný cirkulačný termostat s chladením
Model HC20-18(W) HC20-11(W) HC20-7(W)
Teplotný rozsah -40 °C až +200 °C
Teplotná stabilita ±0,5 °C
Celkový výkon 5,7 kW 11,1 kW 18,6 kW
Chladiaci výkon pri 200 °C 12 kW 6 kW 3 kW
Chladiaci výkon pri 100 °C 8,6 kW 6 kW 3 kW
Chladiaci výkon pri 25 °C 5,8 kW 4,5 kW 2,4 kW
Chladiaci výkon pri -10 °C 4,5 kW 4,2 kW 1,4 kW
Chladiaci výkon pri -20 °C 3,5 kW 3,2 kW 1,2 kW
Chladiaci výkon pri -30 °C 2 kW 2 kW 0,85 kW
Chladiaci výkon pri -40 °C 1,1 kW 1,1 kW 0,25 kW
Menovitý výkon ohrievača 12 kW 6 kW 3 kW
Spôsob chladenia vzduchové chladenie alebo vodné chladenie
Chladivá R404A
Cirkulačné čerpadlo Priepustnosť 45 l za minútu 30 l za minútu 25 l za minútu
Oběhové čerpadlo Tlak 1,4 bar
Veľkosť rozhrania cirkulácie R3/4
Maximálna viskozita tepelného média 30 cp
Hlučnosť 68 65 68db
komunikačné rozhranie USB, RS485
trieda ochrany IP20
úroveň znečistenia 2
Teplota okolia 5 °C až 35 °C
Napájanie 380 V striedavý prúd, 50 Hz, 3 fázy
Prúd 33 20 A 10,5 A
Metódy elektrického pripojenia trojfázový štvorvodičový systém
Vonkajšie rozmery 755 W x 1300 D x 1795 H mm 655 š x 1000 h x 1480 v mm
Hmotnosť 460 kg 430 kg 270
