Protivýbuchová rotačná odparovačka v pilotnej mierke je presné zariadenie na regeneráciu, čistenie a koncentráciu organických rozpúšťadiel v pilotnej mierke, určené pre prostredie spracovania horľavých a výbušných, toxických prchavých rozpúšťadiel.

Popis

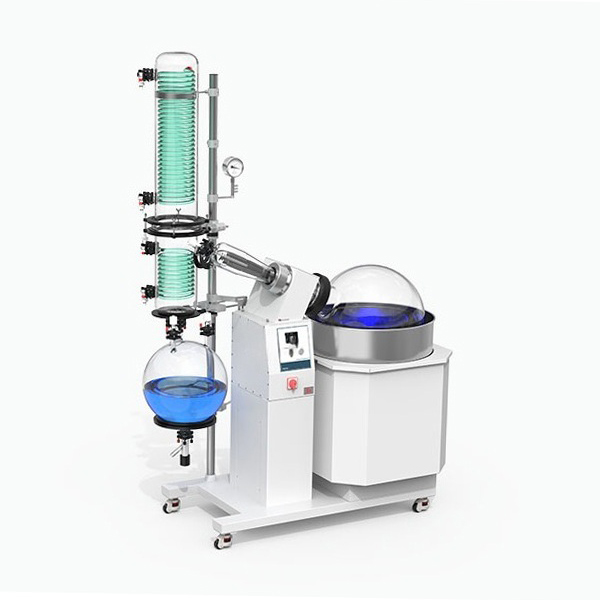

Protivýbuchová rotačná odparovačka v pilotnej mierke

Hlavné vlastnosti

  1. Vysokokvalitné sklo: Všetky sklenené komponenty sú vyrobené z borosilikátu 3.3, ktorý je odolný voči teplotným šokom, korózii, kyselinám, zásadám a organickým rozpúšťadlám.
  2. Dvojitý kondenzačný systém: Hlavná a vedľajšia kondenzačná trojstupňová refluxná konštrukcia – veľká kondenzačná plocha pre vysokú výťažnosť, minimálna strata rozpúšťadla.
  3. Protivýbuchové základné komponenty: Motor, ohrievač, senzory a ovládací panel sú nehorľavé (označenie Ex, trieda Gb, teplota T4, 135 °C+) – bezpečné pre prostredia s výbušnými plynmi.
  4. Intuitívne ovládanie: LCD displej s enkodérom – jednoduché nastavenie teploty a rýchlosti.
  5. Elektrický/manuálny dvojitý režim zdvihania kúpeľa: Snímanie hladiny kvapaliny a ochrana proti prehriatiu pre bezpečnú a pohodlnú prevádzku.
  6. Odpadový ventil z PTFE: Koróziivzdorný, neznečisťujúci vypúšťací systém.
  7. Prírubové rozhranie: ľahko demontovateľné, udržiavateľné a čistiteľné.
  8. Zámkové brzdové kolieska: voľne pohyblivé a stabilné umiestnenie.
  9. Spoľahlivé tesnenie: Dvojité tesnenie z PTFE + Vitonu – vynikajúca vzduchotesnosť, zabraňuje úniku vákua.

Princíp činnosti

  • Destilácia pri zníženom tlaku: Rotačná baňka zahrieva a odparuje materiál; prchavé rozpúšťadlá sa rýchlo kondenzujú a regenerujú pre efektívne oddelenie/koncentráciu.
  • Neustála obnova povrchu: Otáčanie zväčšuje odparovaciu plochu, zabraňuje prehriatiu a pretečeniu peny.
  • Bezpečné zahrievanie: Stabilné teplo kúpeľa s ochranou proti prehriatiu kvapaliny/suchému horeniu.
  • Trojstupňová kondenzácia: Hlavná, vedľajšia a vyrovnávacia fľaša zabezpečujú úplnú kondenzáciu pary a efektívne zachytávanie.
  • Neustále vypúšťanie: Systém PTFE umožňuje priebežné odstraňovanie kondenzátu počas prevádzky – maximalizuje účinnosť.

Oblasti použitia

  1. Jemné chemikálie: Oddelenie/získavanie prchavých rozpúšťadiel (aromatické látky, ketóny, étery).
  2. Farmaceutický priemysel: Koncentrácia surovín, výroba extraktov, spätné získavanie rozpúšťadiel.
  3. Prírodné produkty: Extrakcia éterických olejov, nízkoteplotná koncentrácia/sušenie bioaktívnych látok.
  4. Nové materiály: polymerizácia, čistenie monomérov.
  5. Pilotné platformy: Zväčšovanie/syntetická optimalizácia v akademických a priemyselných laboratóriách.
  6. Nebezpečné oblasti: Vhodné pre regeneráciu organických rozpúšťadiel a prostredia s horľavými plynmi.
Technické parametre
výbušný pilotný rotačný odparovač
Model R-05Ex R-10Ex R-20Ex R-50Ex
Vonkajšie rozmery 1490 š x 670 h x 1140 v mm 1690 š x 730 h x 1800 v mm 1210 š x 740 h x 2040 v mm 1995 š x 920 h x 2230 v mm
Hmotnosť vrátane skla 118 kg 143 kg 190 kg 258 kg
Napájanie 220–240 V striedavý prúd, 50 Hz, 60 Hz 380 V striedavý prúd, 50 Hz, 3 fázy
Výkon rotačného motora 60 W 180 W 370 W
Celkový výkon 3100 4800 W 4500 6300 W
trieda ochrany IP20
úroveň znečistenia 2
Rozsah otáčok 20 ot/min až 140 ot/min 20 ot/min až 130 ot/min 20 ot./min až 130 ot./min 20 ot./min až 110 ot./min
Rozsah regulácie teploty kúpeľa okolité prostredie +5 °C až 95 °C
Nominálna presnosť nastavenia ±1,5 °C
Kúpeľová tekutina deionizovaná voda
Únik tesnenia systému ≤0,03 kPa za minútu
otočný ovládač Elektronický
Menovitý výkon kúrenia 3000 4000 W 4500 W 6000 W
Senzory teploty kúpeľa PT100, tri vodiče
Maximálna odparovacia kapacita, voda 2 l za hodinu 3,2 l za hodinu 5 l za hodinu 9 l za hodinu
Kondenzačná plocha približne 0,278 m² Primárna 0,39, sekundárna 0,253 m² Primárna 0,948, sekundárna 0,358 m² Primárna 1,15, sekundárna 0,4 m²
Objem rotačnej fľaše 5 10 20 50
Priemer rotačnej fľaše priemer príruby 50 mm priemer príruby 125 mm
Objem zbernej fľaše 3 5 10 l 20 l
Priemer zbernej fľaše priemer príruby 40 mm priemer príruby 50 mm priemer príruby 60 mm
Spôsob zobrazenia rýchlosti otáčania LED
Režim zobrazenia teploty LED
teplota okolia 5 °C až 35 °C
Relatívna vlhkosť okolia ≤70
Veľkosť vane priemer 300 mm x 170 mm priemer 370 mm x 220 mm priemer 450 mm x 260 mm priemer 550 mm x 320 mm
sklo 3.3 Borosilikátové sklo
kontakt s materiálom 3,3 Borosilikátové sklo, PTFE
kryt vane Voliteľné
